门禁锁加装指纹功能

STC15W201S系列单片机文档下载

本装置直接使用挂锁的指纹识别模块方案，该指纹识别模块添加和删除指纹都通过模块独立完成，不需要外接单片机，使得制作难度大幅降低。

该指纹模块识别到正确的指纹后，电机驱动引脚就会输出高电平，所以我通过在指纹模块上加装一个单片机，单片机通过检测指纹模块的电机驱动引脚的电平高低，若电平为高电平，则通过单片机的串口引脚发送一串特定的字符，而处于门内的单片机则接受字符，并判断字符是否符合特定的字符，若符合，则控制引脚输出电机驱动信号，如不符合，则清空已接收的所有字符，重新接收。也就是单片机之间的串口加密控制。（指纹模块和数据发送单片机可以一次性封装在一起，防止暴力拆解指纹模块通过拉高单片机引脚来破解开门）

5v供电一定要接到指纹模块的USB输入的正极引脚，不要接到锂电池的引脚，防止电压过高烧坏芯片。

VCC电压输入一定要高于5V，若电压等于5V，则可以去除1117-5.0v线性稳压芯片。为了保证单片机工作的稳定性，则可以在单片机的VCC引脚和GND引脚之间并联一个47uF的电解电容和一个0.1uF的瓷片电容。

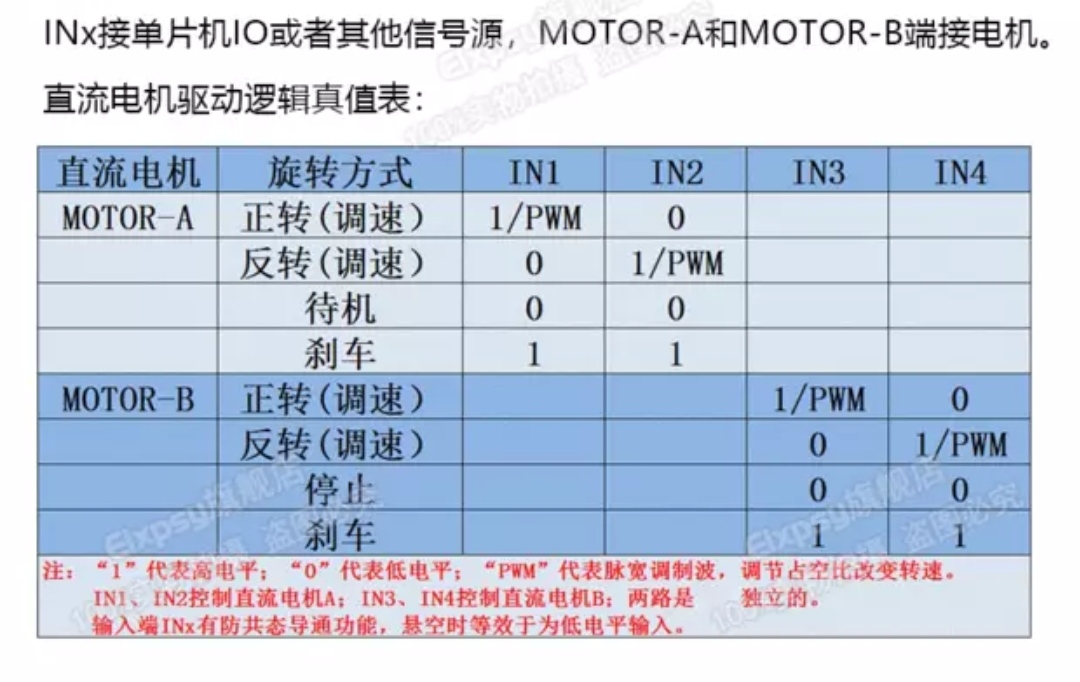

电机驱动模块任意一种都可以。

发送数据单片机代码

#include<STC15.H>
sbit key = P3^3;
#define A 0x00	   //设置密码第一位	十六进制数，比如0x22,0x89,0xEF,0x3F
#define B 0x00	   //设置密码第二位
#define C 0x00	   //设置密码第三位
#define D 0x00	   //设置密码第四位
#define E 0x00	   //设置密码第五位
#define F 0x00	   //设置密码第六位
unsigned char code tab[]={A,B,C,D,E,F};           //密码
void send(unsigned char dat)            //数据发送程序	 一次发送8位，比如0x22，对应的8位二进制为00010110
{
   	SBUF=dat;                           //将要发送的数据存入发送缓冲器中
    while(TI==0);                       //若发送中断标志位没有置1(正在发送数据)，就等待
    TI=0;                               //若发送完成，TI自动置1，这里把它清零
}
                       //延时函数
void delay(unsigned int ms)

{

unsigned int i,j;

    for(i=ms;i>0;i--)
    for(j=110;j>0;j--);

}

void main(void)
{
    unsigned char i;
    TMOD=0x20;                         //定时器T工作于方式2（可自动重装的8位定时器）
    SCON=0x40;                         //串口工作方式1，不允许接收
    PCON=0x00;
    AUXR |=0X01;					     //启动定时器T2
    AUXR |=0X04;                         //波特率不倍增
    T2L =0xE0;                          //波特率为9600b/s
    T2H =0xFE;
    AUXR |= 0X10;
//	TH1=0xfd; 							//波特率为9600b/s
//	TL1=0xfd;
//	TR1=1; 							    //启动定时器T1（T1作波特率的发生器）
    key = 0;
    while(1)
    {
    if(key==1)
        {
        delay(10);
        if(key==1)
        {

            for(i=0;i<6;i++)
            {
                send(tab[i]);              //发送数据
                delay(1);
            }
        }
        }
    }
}

接收数据的单片机的代码

#include<STC15.h>
//#include<reg51.h>
//sbit key = P5^5;
#define A 0x00	   //设置密码第一位
#define B 0x00	   //设置密码第二位
#define C 0x00	   //设置密码第三位
#define D 0x00	   //设置密码第四位
#define E 0x00	   //设置密码第五位
#define F 0x00	   //设置密码第六位
sbit ML = P1^2;		//定义电机引脚
sbit MR = P1^3;
int i;
unsigned char pass[6];
unsigned char num[1];
void delay(unsigned int ms);
void delay(unsigned int ms)		 //延时函数

{

unsigned int i,j;

    for(i=ms;i>0;i--)
    for(j=892;j>0;j--);

}
void passclean(void)	   //密码清除函数
{
          	i = 0;
            delay(45);
   		  for (i = 0; i < 6; i++)  //for循环赋值
   		 	{
        	pass[i] = 0;
   			}
}
unsigned char receive(void)         //数据接收函数
{
    unsigned char dat;

    while(RI==0);                   //数据没有接收完毕时等待接收
    RI=0;                           //接收完毕时清零
    dat=SBUF;                       //将接收缓冲器中的数据存入dat
    return dat;                     //将接收到的数据返回
}
void main(void)
{

    TMOD=0x20;                     //设置定时器T1工作于方式2
    SCON=0x50;                     //串口工作方式1，允许接收数据
    PCON=0x00;                     //波特率不倍增
    AUXR |=0X01;
    AUXR |=0X04;                         //波特率不倍增
    T2L =0xE0;                          //波特率为9600b/s
    T2H =0xFE;
    AUXR |= 0X10;
//	TH1=0xfd;                      //波特率为9600b/s
//	TL1=0xfd;
//	TR1=1;                         //启动定时器T1
    REN=1; 						    //允许接收数据
//	key = 0;
    ML = 0;						 //电机方向引脚初始化
    MR = 0;
    while(1)
    {

        while((pass[1] != A)||(pass[2]!=B)||(pass[3]!=C)||(pass[4]!=D)||(pass[5]!=E)||(pass[6]!=F))	//若密码都符合则退出数据接收循环
        {

        num[1] = receive();	   //将接受的的密码存到数组num[1]里
        if(num[1]==A){		   //判断接受到的数据是否符合密码A位，若符合，则将密码放入到pass数组第一位里。
        pass[1] = num[1];	   //以下同理
        }
        else if(num[1]==B){
        pass[2]= num[1];
        }
        else if(num[1]==C){
        pass[3]= num[1];
        }
        else if(num[1]==D){
        pass[4]= num[1];
        }
        else if(num[1]==E){
        pass[5]= num[1];
        }
        else if(num[1]==F){
        pass[6]= num[1];
        }
        else
        {
        passclean();	//清空已接收的密码。
        }

        //	key=0;

        }
        if((pass[1] == A)&&(pass[2]==B)&&(pass[3]==C)&&(pass[4]==D)&&(pass[5]==E)&&(pass[6]==F))  //若密码符合则执行开锁
        {
        //	key = 1;
        //delay(100);
        ML = 1;			  //开锁
        MR = 0;
        delay(120);
        ML = 0;			 //电机停转
        MR = 0;
        delay(4500);	  //等待时间
        ML = 0;			  //关锁
        MR = 1;
        delay(120);
        ML = 0;			  //电机停转
        MR = 0;
        //delay(50);


        passclean();	//清空已接收的密码。
        //key = 0;
        //key = 1;
        }


    }
}

 --------------------------------本教程由光阴似水1204原创，可自由转载，转载请附上本文网址，并标注来源。
